Trapezblechkanter – Variabel und multifunktional
Gebrauchsmusterschutz durch das Patentamt in Österreich und Deutschland
Zur zeitsparenden und zur fachgerechten Verarbeitung von Trapezblechen und Sandwichpaneelen.
Er findet seinen Einsatz am First und an der Traufe bei Dachtrapezprofilblechen und Sandwichdachpaneelen. Durch die Verfügbarkeit eines Grundgerätes und verschiedensten Tauschaufsätzen kann der Trapezblechkanter an unterschiedliche Profile von verschiedenen Herstellern angepasst werden.
Ihre Vorteile auf einen Blick:
- Sehr hohe Zeitersparnis und Arbeitserleichterung
- Robuste Ausführung bei geringem Gewicht durch Kombination von Edelstahl und Aluminium
- Fachgerechtes Arbeiten entsprechend der IFBS-Fachregeln
- Anpassung an verschiedenste Profile durch erweiterbare Tauschaufsätze
Funktion 1

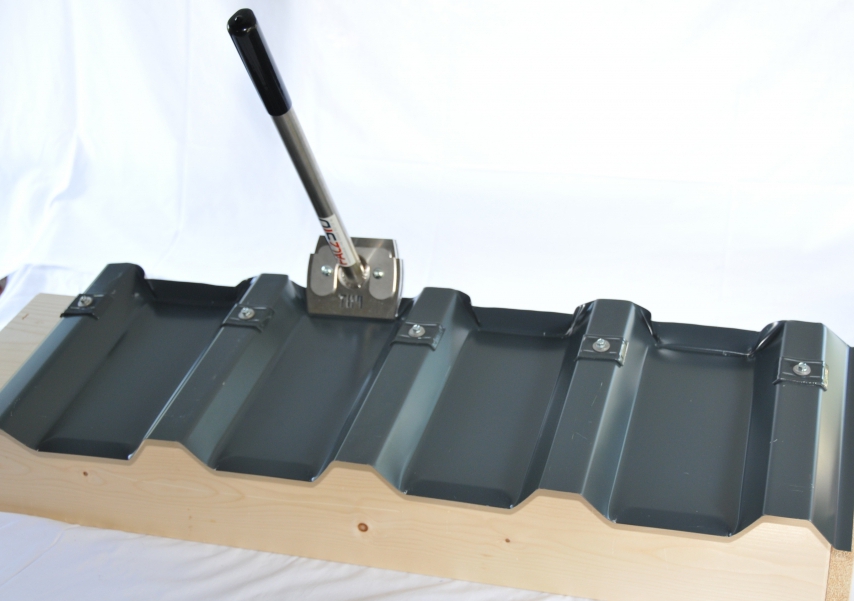

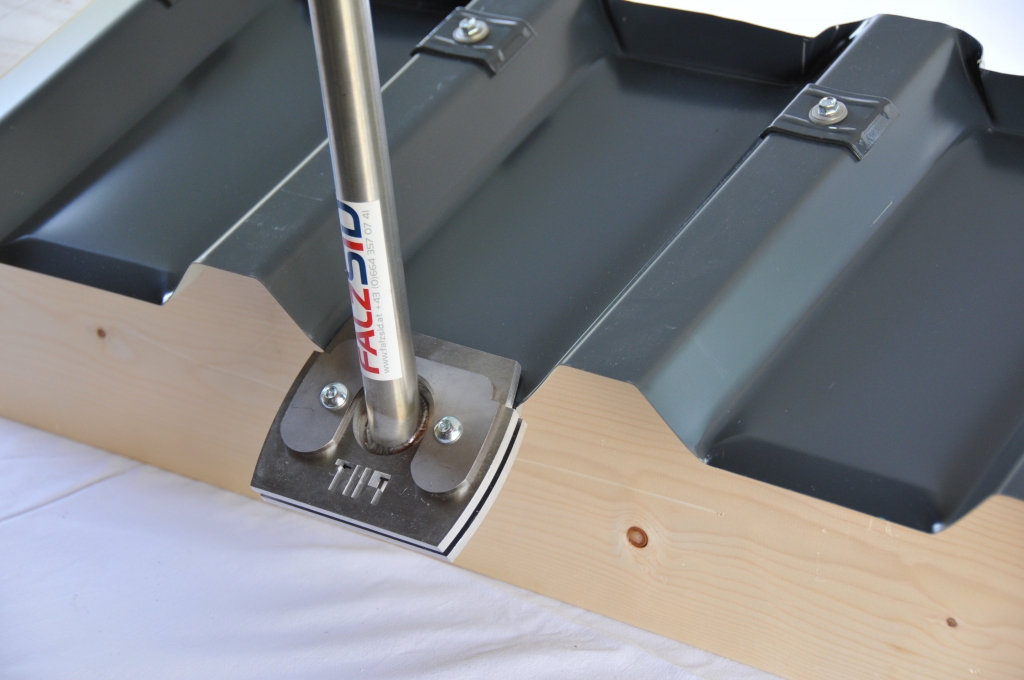

Hochkantung (Schachtelung) des Profiluntergurtes im Firstbereich in nur einem Arbeitsgang
Anm.: Laut den IFBS-Fachregeln ist der Trapezprofiluntergurt (trotz der Verwendung von Profilfüllern und Zahnleisten) am Profilende aufzukanten. Durch diese Hochkantung wird die Gefahr, dass Wasser durch die Kombination von Wind und Niederschlag in das Gebäude eindringen kann, dauerhaft vermieden!
Funktion 2
Abkantung des Profiluntergurtes im Traufenbereich für ein einwandfreies Abtropfen des Wassers in nur einem Arbeitsgang.
Durch diese Abkantung wird die Rücklaufgefahr des Wassers an der Abtropfkante dauerhaft vermieden!
Grundgerät
Das Grundgerät ist kompatibel mit verschiedenen Tauschaufsätzen, je nach Trapezblech oder Sandwichpaneel. Das Grundgerät aus Edelstahl und Vinylhandgriff ist als Grundgerät Standard oder als Grundgerät Small erhältlich. Welche Aufsätze auf welches Grundgerät passen, können Sie der unterstehenden Tabelle entnehmen.

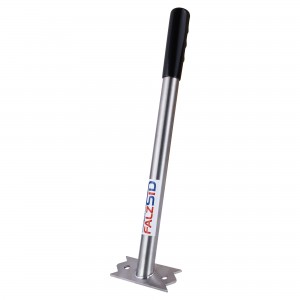

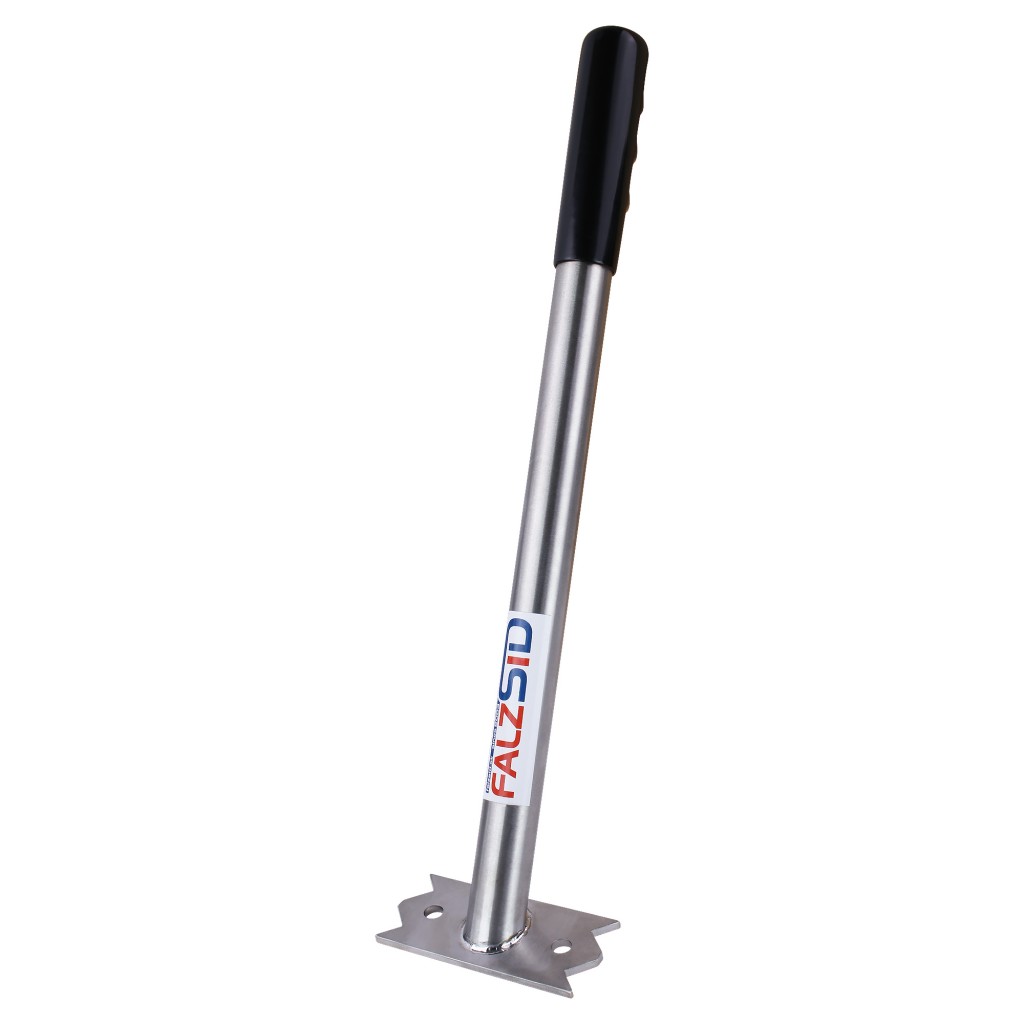

Grundgerät Standard
| Art.Bez.: | Trapezblechkanter Grundgerät Standard |
| Art.Nr.: | FS-TK-GG-01-01 |
| Länge | 415 mm |
| Breite | 100 mm |
| Höhe | 41 mm |
| Gewicht | 580 g |

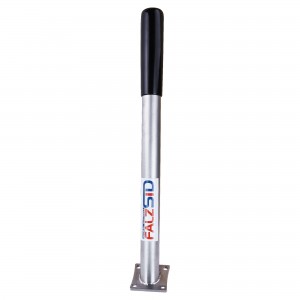

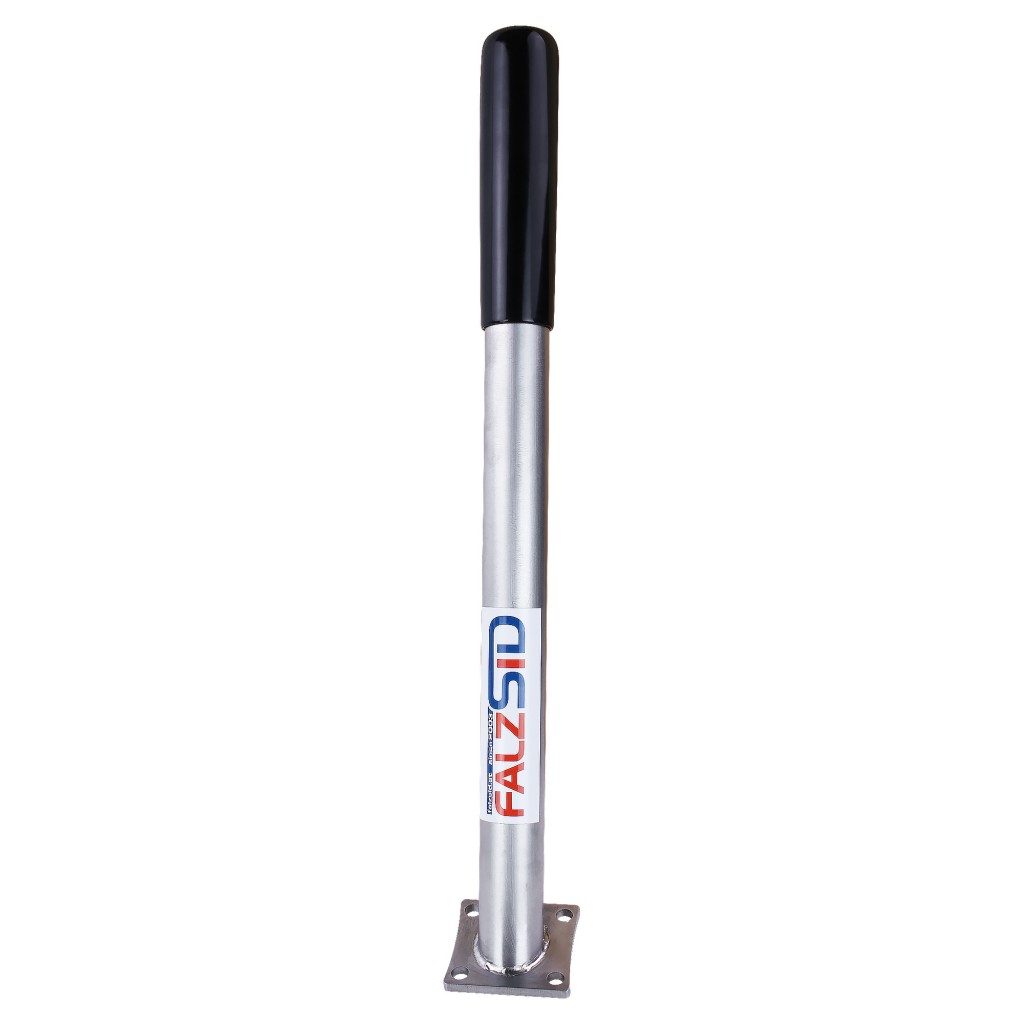

Grundgerät Small
| Art.Bez.: | Trapezblechkanter Grundgerät Small |
| Art.Nr.: | FS-TK-GG-02-01 |
| Länge | 370 mm |
| Breite | 50 mm |
| Höhe | 40 mm |
| Gewicht | 470 g |

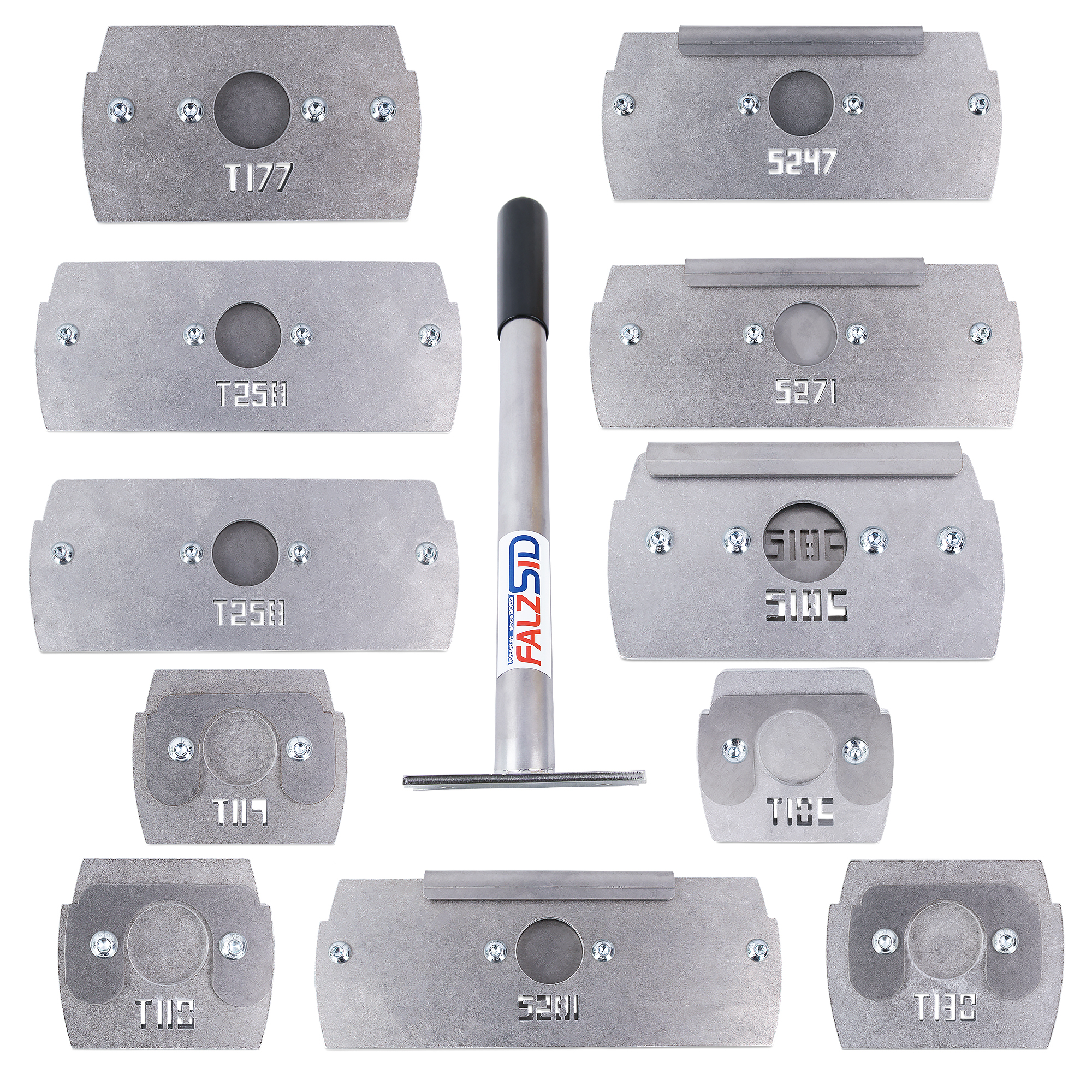

Tauschaufsätze für Trapezbleche
| Bezeichnung | Art.Nr. | L/B/H | Gewicht | Photo | |
|---|---|---|---|---|---|
| kompatibel mit Grundgerät Standard |
T258 | FS-TK-T-258-01 | 258/102/31 mm | 1380 g | |
| T177 | FS-TK-T-177-01 | 177/102/31 mm | 900 g | ||
| T130 | FS-TK-T-130-01 | 130/100/31 mm | 500 g | ||
| T119 | FS-TK-T-119-01 | 119/95/31 mm | 445 g | ||
| T110 | FS-TK-T-110-01 | 110/95/31 mm | 420 g | ||

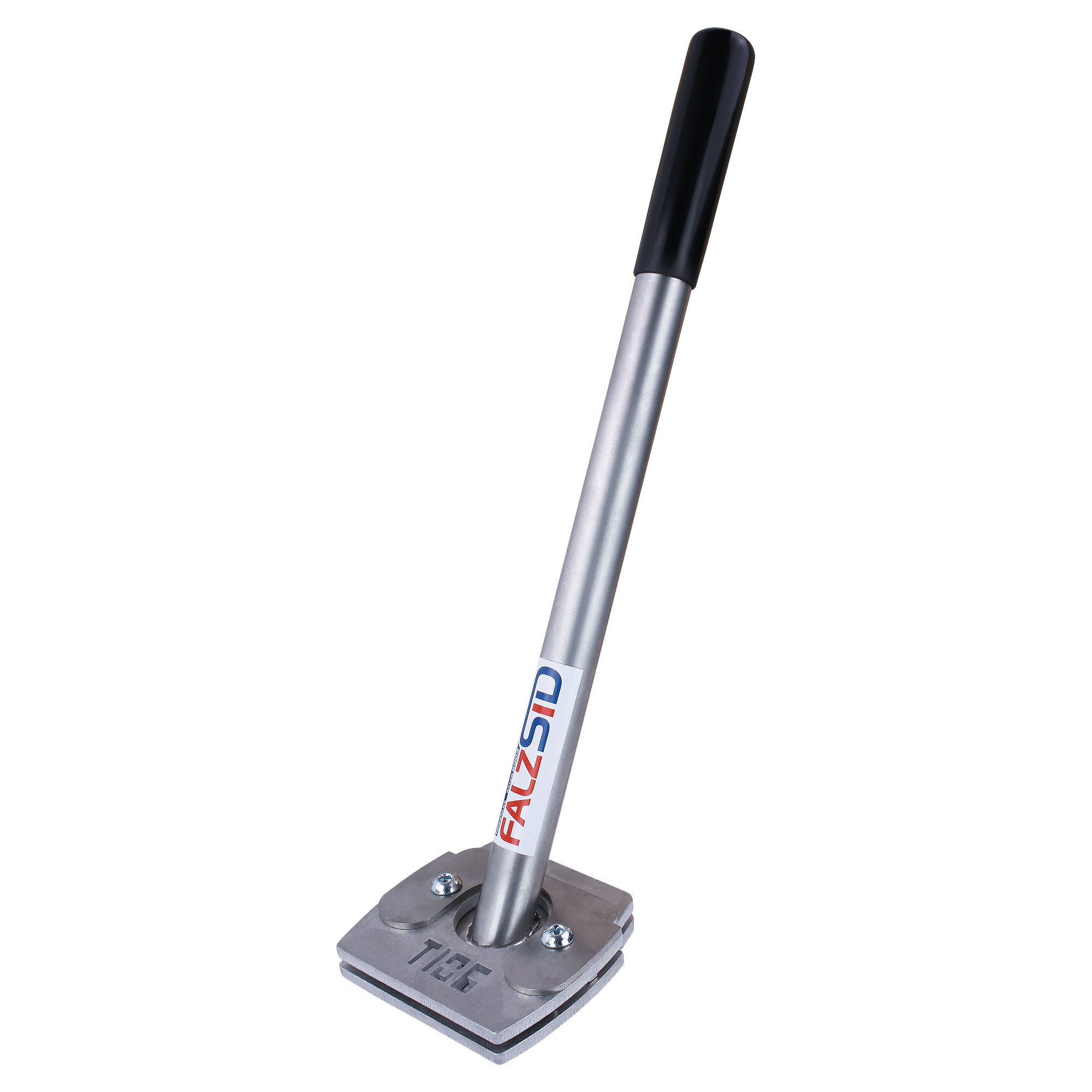

| T106 | FS-TK-T-106-01 | 106/95/31 mm | 400 g | ||
| kompatibel mit Grundgerät Small |

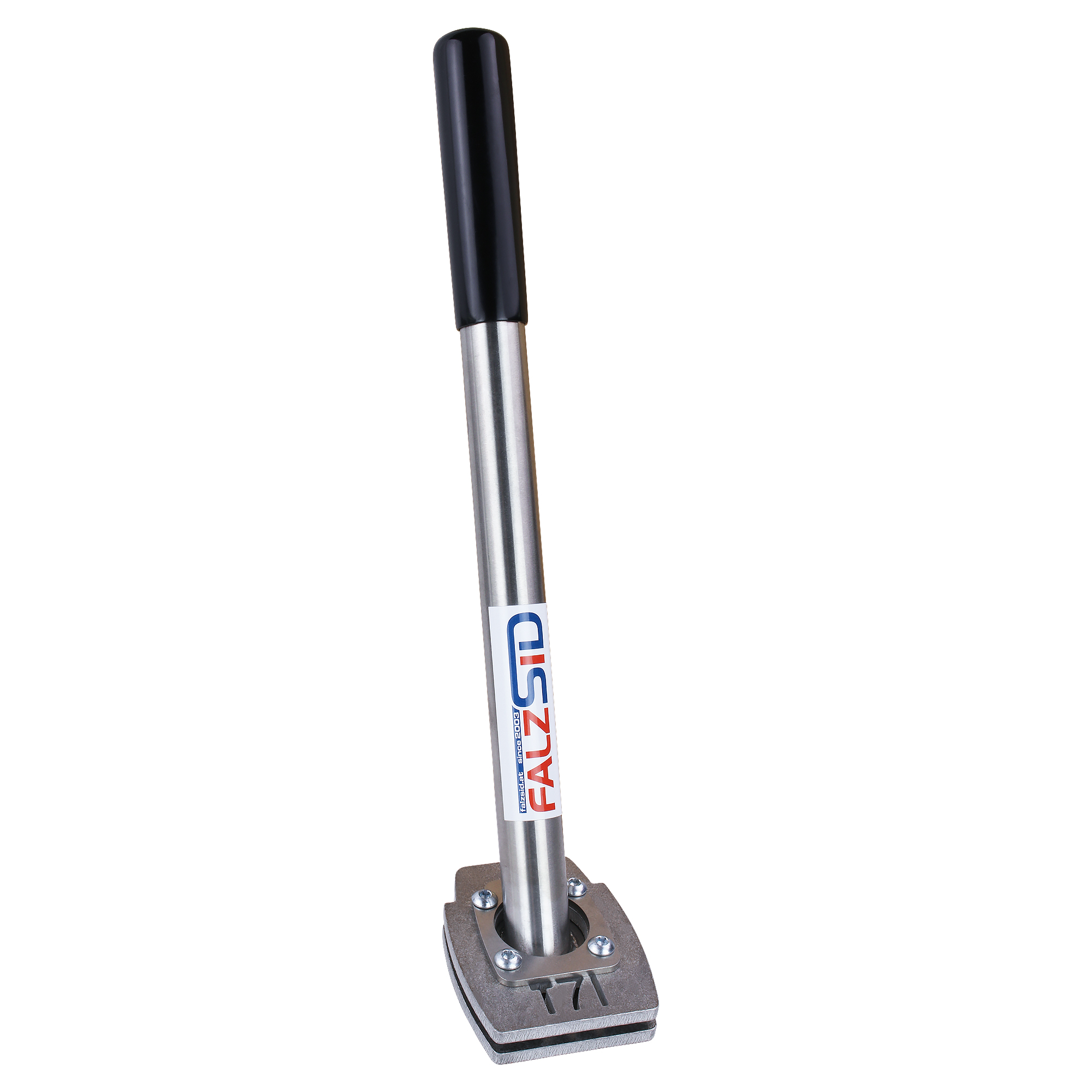

T71 | FS-TK-T-71-01 | 71/88/31 mm | 260 g | |
| T63 | FS-TK-T-63-01 | 63/88/31 mm | — g | — | |
| T50 | FS-TK-T-50-01 | 50/88/31 mm | — g | — |
Alle Geräte gefertigt aus einer Kombination aus Aluminium und Edelstahl.
Genaue Zuordnung laut Anwendungsliste für Tauschaufsätze! Klicken Sie hier zum Download.

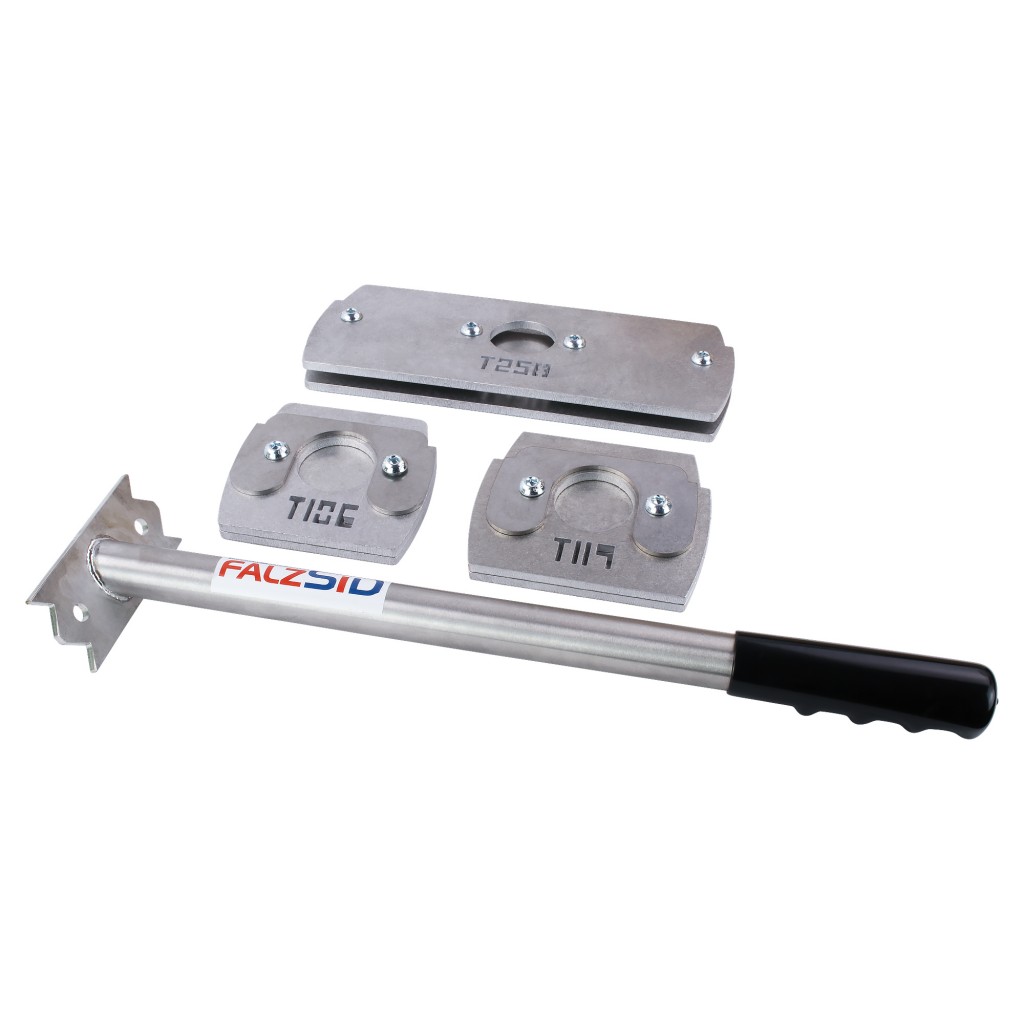

TOP-Seller: T-Set zum Vorteilspreis!
Mit den gängigsten Tauschaufsätzen für Trapezbleche, bestehend aus Grundgerät + T258 + T119 + T106
Tauschaufsätze für Sandwichpaneele

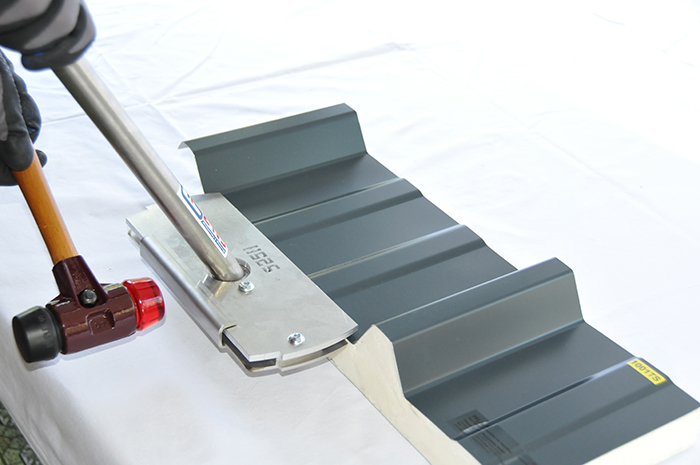

Unverzichtbare Tauschaufsätze der S-Serie speziell für Sandwichpaneele: aufgrund einer Klinge aus verschleißfestem Material und der aufsetzbaren Schutzleiste können die Tauschaufsätze der S-Serie mühelos und materialschonend in den Dämmstoffkern hineingeklopft, und der Profiluntergurt entsprechend aufgekantet werden.
| Bezeichnung | Art.Nr. | L/B/H | Gewicht | Photo | |
|---|---|---|---|---|---|
| kompatibel mit Grundgerät Standard |
S281 | FS-TK-S-281-01 | 281/106/31 mm | 1950 g | |
| S271 | FS-TK-S-271-01 | 271/106/31 mm | 1870 g | ||

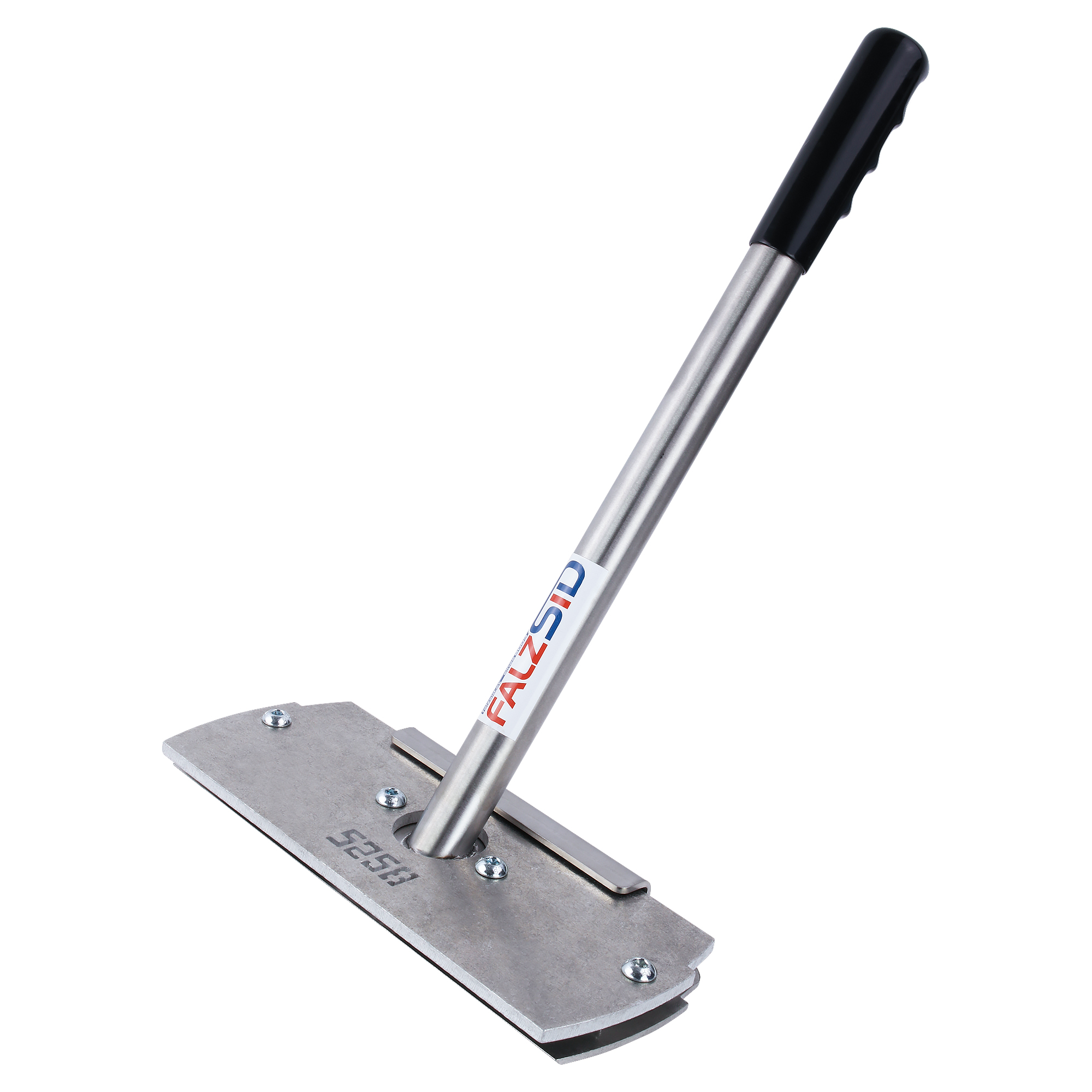

| S258 | FS-TK-S-258-01 | 258/106/31 mm | 1790 g | ||
| S247 | FS-TK-S-247-01 | 247/106/31 mm | 1760 g | ||
| S186 | FS-TK-S-186-01 | 186/104/31 mm | 1290 g | ||
| S135 | FS-TK-S-135-01 | 135/103/31 mm | 840 g | ||
| kompatibel mit Grundgerät Small |
S80 | FS-TK-S-80-01 | 80/91/31 mm | — g | — |
Alle Geräte gefertigt aus einer Kombination aus Aluminium und Edelstahl.
Genaue Zuordnung laut Anwendungsliste für Tauschaufsätze! Klicken Sie hier zum Download.

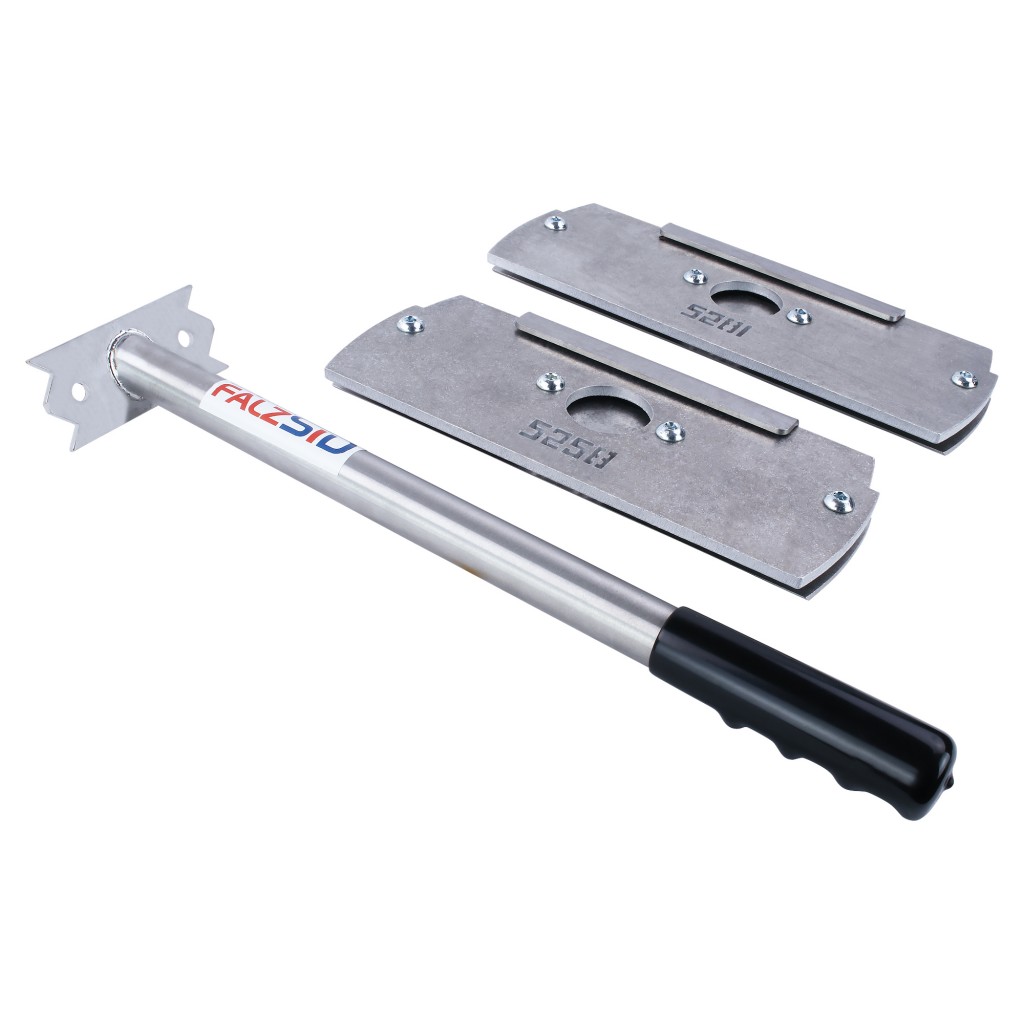

TOP-Seller: S-Set zum Vorteilspreis!
Mit den gängigsten Tauschaufsätzen für Sandwichpaneele, bestehend aus Grundgerät + S281 + S258
Klicken Sie hier, um das Werbeblatt downzuloaden.
